144コア IP67 1入力4出力光ファイバースプライス・クロージャー・ドーム 光ファイバースプライス・エンクロージャー 屋外FTTHネットワーク用

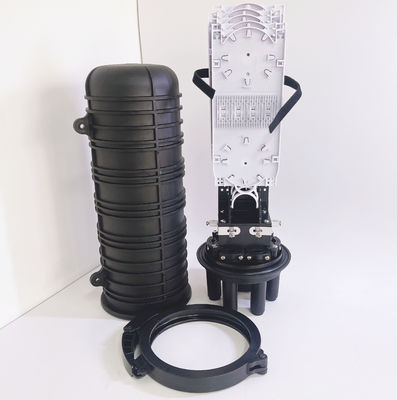

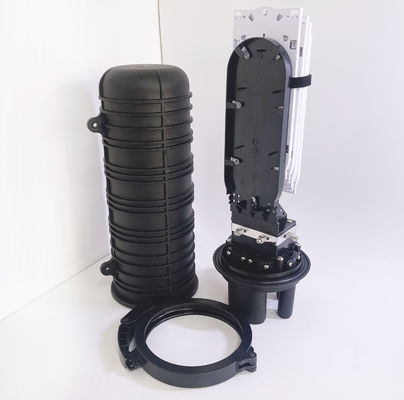

KCO-V14-144-HTは、屋外用途向けに設計されたドーム型（垂直型）光ファイバースプライスエンクロージャーボックスです。屋外および屋内設置の両方で、光ファイバーのスプライシング、保護、保管のための安全で密閉された環境を提供します。最大6つのスプライストレイにわたる最大144本のファイバー容量を備え、過酷な環境で信頼性の高いパフォーマンスを発揮します。

光ファイバースプライス・クロージャーは、スプライスされた光ファイバーケーブルにスペースと保護を提供するデバイスです。ドーム形状により、多くの用途でエンクロージャーを容易に埋設でき、地上での使用も可能です。エンクロージャーは光ファイバーを安全に接続・保管し、シーリング、保護、コネクタヘッドの取り付け、ファイバー保管において重要な役割を果たします。堅牢なエンジニアリングプラスチック製ケーシングは、優れた機械的強度と酸、アルカリ塩、経年劣化に対する耐性を備え、接合部が過酷な環境によって損傷しないことを保証します。

• FTTH（Fiber to the Home）システム
• パッシブ光ネットワーク
• LANおよびWANネットワーク
• メトロネットワーク
• 光ファイバー融着接続部システム
• 空中、地下、壁掛け、ダクト内壁掛け、ハンドホール設置

構造上の特徴により、光ファイバースプライス・クロージャーは水平型またはドーム型に分類されます。このモデルはドーム型クロージャーです。

• 耐老化性: 熱、熱放射、空気、オゾンへの暴露に対する安定性が良好。
• 耐腐食性: 酸、塩、酸化剤、脂肪族炭化水素に対する強い耐性。
• シーリング技術: 再利用可能なオープンタイプシールアセンブリにより、信頼性の高い気密性と防水性能を確保。
• 機械的特性: 振動、衝撃、引張ケーブルの歪み、急激な温度変化などの過酷な条件に耐える。
• ロック機構: 特殊工具不要 – 取り付け・再開封が容易。

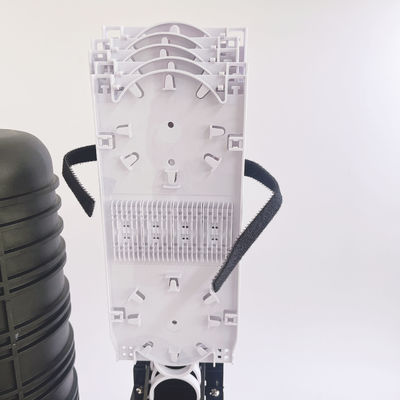

• フォロー機能: ラミネートされたクラムシェル構造により、他のスプライストレイを取り外さずに操作可能。

• 引張: シールおよび60 kPa ± 5 kPaに加圧後、ボックス本体は1分間1000 Nの軸方向張力に耐え、気圧の変化がないこと。
• 圧縮: シールおよび60 kPa ± 5 kPaに加圧後、ボックス本体は2000 N / 10 cmの水平均等圧に耐える。パイプは気圧の変化なく600 N / 10 cmに耐える。
• 衝撃: シールおよび60 kPa ± 5 kPaに加圧後、1.6 mの高さから落下させた1 kgの鋼球がボックスに3回衝撃を与えても、ひび割れや気圧の変化がないこと。
• 耐電圧: 水深1.5 mで24時間浸漬後、15 kV DCに1分間耐え、絶縁破壊やアーク放電がないこと。
• 高温試験: シールおよび60 kPa ± 5 kPaに加圧後、+60℃で2時間保持しても、変形や漏れがないこと。
• 低温試験: シールおよび60 kPa ± 5 kPaに加圧後、-40℃で2時間保持しても、変形や漏れがないこと。
• 温度サイクル試験: シールおよび60 kPa ± 5 kPaに加圧後、各ポイントで-40℃で2時間一定温度を保持し、3サイクル実施しても、圧力低下の振幅は5 kPa以下であること。
• 曲げ: シールおよび60 kPa ± 5 kPaに加圧後、150 Nの引張荷重、±45°の曲げ角度で10サイクル実施しても、気圧の変化がないこと。
• ねじり: シールおよび60 kPa ± 5 kPaに加圧後、50 N・mのトルク、+90°のねじり角度で10サイクル実施しても、気圧の変化がないこと。
• シーリング性能: ガス圧100 kPa ± 5 kPaで、水浴に15分間浸漬しても気泡が漏れず、加圧下で24時間経過しても変化がないこと。
• 絶縁抵抗: 水深1.5 mで24時間浸漬後、絶縁抵抗は2 × 10⁴ MΩ以上であること。

ケーブル、梱包袋、ラベルなど、商品に独自のブランドロゴを表示したい場合は、当社のOEMおよびODMサービスがいつでもお手伝いいたします。最適なサポートについては、営業チームにお問い合わせください。

• 標準輸出梱包
• カートンボックス、木箱、木製パレット

• 国際エクスプレス: UPS、TNT、DHLなど
• 国際航空: CA、AA、EAなど
• 海上輸送
• 標準輸出港: 深セン、香港、寧波
• 標準輸出空港: 深セン、香港、杭州、上海
