高密度ファイバー用 96コア 1Uラックマウント MPOパッチパネル OM3 OM4 OM5 MTP光パッチパネル
商品の詳細
| コネクタ 1 | MPO,MTP | コネクタ 2 | LC/UPC,LC/APC またはカスタマイズ |
|---|---|---|---|
| サイズ | 480×245×1U | 容量 | 96cores |
| 色 | 黒い、ベージュ | 長さ | 0オーダーメイド |
| ハイライト | SM MTPの光学パッチ盤,OM5 MTPの光学パッチ盤,96cores棚の取付け可能なパッチ盤 |
||
製品の説明
製品概要
SM / MM / OM3 / OM4 / OM5 高密度 96 コア 1U MPO 光パッチパネル（MTP ラックマウント端子ボックス）は、高密度光ファイバー展開用に設計されたスチールテープ製ラックマウント可能なソリューションです。経済的でコスト効率の高い構造配線アプローチを提供し、1つのラックユニットで最大 96 のフロント LC 接続をサポートします。
MPO シリーズは、取り外し可能なトップケース、スライドおよびロック可能なフロントトレイ、調整可能な取り付けブラケット、ヒンジ付きフロントパネルを備えています。各パネルには、完全な取り付けハードウェアセットが付属しており、事前終端処理されたファイバーカセットまたはファイバーアダプターパネルと互換性があり、即座に展開できます。
クイック情報
- P/N: KCO-RM-MPO-1U-96-LC-xx
- 名前: 19'' MPO MTP パッチパネル
- 容量: 96 コア
- 最大モジュール数: 4 個
- 光ポート: LC デュプレックス、MPO
- ケーブル長: 0.3 m
- パッチパネルサイズ: 480 × 245 × 1U (mm)
- 色: ブラック（OEM 他の色も利用可能）
主な特徴
- 挿入損失タイプは、標準、エリート/低損失で利用可能
- ファイバー数 6、8、12、24 で利用可能
- MTP/MPO コネクタタイプは、オスとメスで利用可能
- ファイバータイプは、SM（G652D、G657A1、G657A2）および MM（OM3、OM4）で利用可能
- ファンアウト長は 0.5 m、1 m などで利用可能
- マルチファイバーコネクタタイプは、APC または PC ポリッシュタイプの MTP、MPO で利用可能
- シングルファイバーコネクタタイプは、APC または UPC ポリッシュタイプの LC、SC で利用可能
- 工場で終端処理およびテスト済みで品質保証済み
- 高密度設計によりスペースを大幅に節約
製品写真

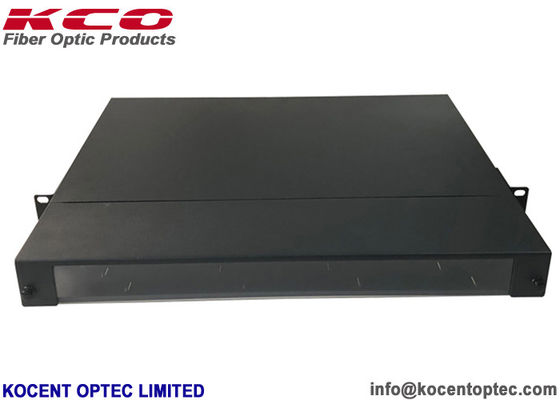

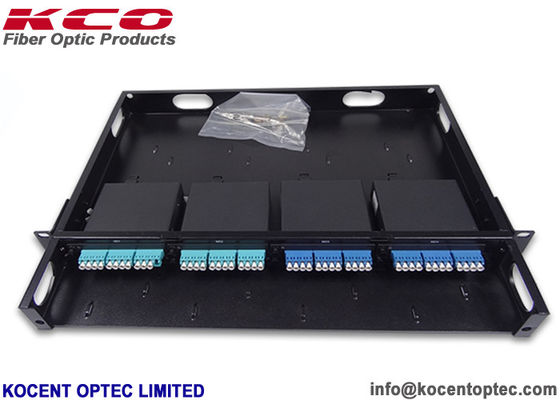

前面図 — 96 コア 1U MPO/MTP パッチパネル

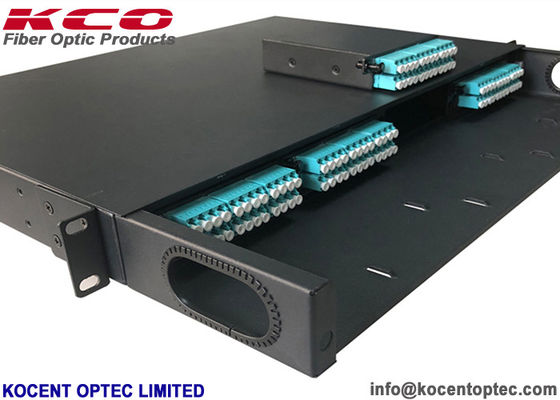

スライドトレイとヒンジ付きフロントパネルの詳細
製品寸法
寸法図 — 480 × 245 × 1U (mm)
MTP/MPO コネクタ仕様
| タイプ | シングルモード（APC ポリッシュ） | シングルモード（UPC ポリッシュ） | マルチモード（PC ポリッシュ） |
|---|---|---|---|
| ファイバー数 | 8、12、24 など | 8、12、24 など | 8、12、24 など |
| ファイバータイプ | G652D、G657A1 など | G652D、G657A1 など | OM1、OM2、OM3 など |
| 最大挿入損失 | エリート低損失 ≤0.35 dB 標準 ≤0.75 dB |
エリート低損失 ≤0.35 dB 標準 ≤0.75 dB |
エリート低損失 ≤0.35 dB 標準 ≤0.60 dB |
| リターンロス | ≥60 dB | ≥60 dB | 該当なし |
| 耐久性 | ≥500 回 | ≥500 回 | ≥500 回 |
| 動作温度 | -40℃ ～ +80℃ | -40℃ ～ +80℃ | -40℃ ～ +80℃ |
| テスト波長 | 1310 nm | 1310 nm | 1310 nm |
| 挿抜テスト | 1000 回< 0.5 dB | ||
| 相互交換性 | < 0.5 dB | ||
| 耐引張強度 | 15 kgf | ||
パネル仕様
| パネルのファイバー容量 | 12～144 コア（通常 12、24、48 ポート） |
|---|---|
| パネルコネクタ | SC、LC、ST、FC |
| タイプ | 固定 |
| 寸法 | 19'' 1U / 2U / 3U / 4U ... |
| 素材 | 冷間圧延鋼またはアルミニウム |
| 保管温度 | -45℃ ～ +65℃ |
| 厚さ | 1.0 mm / 1.2 mm |
| 付属品 | ケーブルタイ、取り付け耳ネジ、スパイラルラップチューブ |
| MPO タイプ | SM: G652D、G657A1、G657A2 | MM: OM1、OM2、OM3、OM4、OM5 |
| カバー | LSZH |
| 長さ | 0.3 m、0.5 m |
