G657 シングルモードファイバー 8コア MPOからDLC MTP 8FからLC デュプレックスユニブート 光ファイバー ブレイクアウト ファンアウトパッチコード
商品の詳細
| コネクタ | MPO/APC | ファイバ | OS1 |
|---|---|---|---|
| カバー | PVC、LSZH | 挿入損失 | 0.2dB |
| リターンロス | 55dB | 直径 | 2.0mm、3.0mm |
| 長さ | 13 5 7 10 15 20 ... ほら | コア | 9/125 |
| 繊維数 | 8繊維 12繊維 24繊維 | 色 | 黄色 |
| ハイライト | G657 シングルモードファイバーMPOパッチコード,MTP から LC のデュプレックス ファイバー ブレイクアウト ケーブル,8コア MPO から DLC ファイバーコード |
||
製品の説明

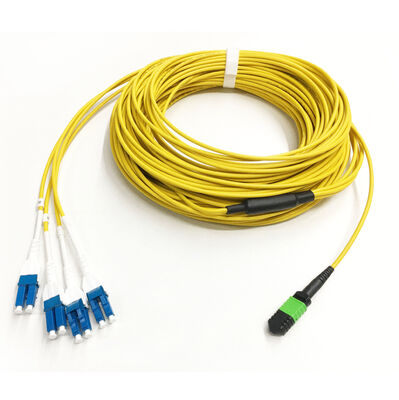

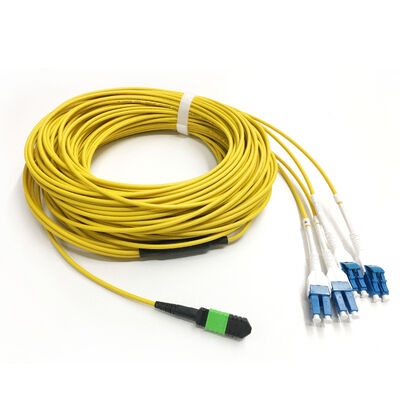

G657 シングルモードファイバー 8 コア MPO から DLC MTP 8F から LC デュプレックスユニブート光ファイバーブレークアウトファンアウトパッチコード
説明：
KCO ファイバー工場直接販売 G657 シングルモードファイバー 8 コア MPO DLC MTP 8F LC デュプレックスユニブート光ファイバーブレークアウトファンアウトパッチコード
- MPO から DLC / MTP 8F から LC デュプレックス ユニブート光ファイバー ブレークアウト ファンアウト パッチ コードは、メイン ケーブルが 8f マイクロ ケーブルである光ファイバー パッチ コードです。
- パッチケーブルの片側にはMPO-8またはMTP-8 APC研磨タイプが付属し、もう一方にはLCデュプレックスユニブートコネクタ（通常はLC/UPCタイプ）が付属します。
- MPO / MTP トランク ケーブルと同様に、MPO-8 / MTP-8 から LC デュプレックス ユニブート ファイバー光ブレークアウト ケーブルには 3 種類の接続方法があります。タイプ A (トレインスルー)、タイプ B (クロスコネクト)、タイプ C (クロスペア) です。

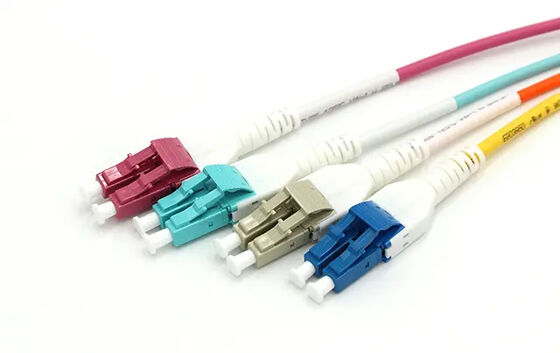

- LC デュプレックス ユニブート コネクタは、2 つのファイバを 1 つのブーツに結合するコンパクトな光ファイバ プラグです。 1 本のケーブルで送信信号と受信信号の両方を伝送できるため、従来の二重パッチングの大部分を半分に削減できます。スペースを節約し、極性を簡単に反転でき、ケーブルを整理しやすいのが特徴です。
- LC Uniboot コネクタ: 両方のファイバーを含む 1 本の丸型ケーブルを使用します。どちらも単一のブートを共有します。
オプション 1: MPO-8 APC コネクタ + ミニケーブル SM G657A1 8F + LC/UPC デュプレックス ユニブート コネクタ
オプション 2: MTP-8 APC コネクタ + ミニケーブル SM G657A1 8F + LC/UPC デュプレックス ユニブート コネクタ
MPO から DLC MTP 8F から LC へ デュプレックス ユニブート 光ファイバー ブレークアウト ファンアウト パッチ コード極性
- 1. タイプ A (ストレート): キーダウンからキーダウン
ファイバー マッピング: ファイバー 1 からファイバー 1 (LC)、ファイバー 2 からファイバー 2 など。
仕組み: これはストレート パスを維持するため、Tx → Rx の反転はネットワーク内の別の場所で発生する必要があります。回路を完成するには、標準の A-to-B (クロスオーバー) LC デュプレックス パッチ コードを一方の端 (スイッチ/トランシーバーなど) で使用する必要があります。
- 2. タイプ B (クロスコネクト): キーアップからキーアップまで
ファイバー マッピング: ファイバー 1 からファイバー 12 (LC)、ファイバー 2 がファイバー 11 に接続、など。
仕組み: これにより、ケーブル自体に固有の反転が生じます。この内部反転のため、正しい Tx → Rx 方向を維持するには、ストレートスルー A-to-A LC パッチ コードを使用する必要があります。
- 3. タイプ C (クロスペア反転): キーダウンからキーダウンへ
ファイバー マッピング: ファイバー 1 からファイバー 2 (LC)、ファイバー 2 からファイバー 1、ファイバー 3 からファイバー 4、ファイバー 4 からファイバー 3 など。
仕組み: ペアフリップは Tx をエンドツーエンドで自然に Rx にマッピングするため、特別なクロスオーバー パッチ コードを必要とせずにデュプレックス LC ユニブート機器に直接接続するのに最適です。
主な使い方
G657 シングルモードファイバー 8 コア MPO から DLC MTP 8F から LC デュプレックスユニブート光ファイバーブレークアウトファンアウトパッチコードは、高速マルチファイバー機器を低速デュプレックスデバイスにブリッジするために使用されます。主な用途は次のとおりです。
- ポート分割 (40G/100G から 10G/25G): MPO エンドをコア スイッチ上の単一の高速トランシーバー (QSFP+、QSFP28 など) に接続できます。 LC ユニブート エンドは、個々の低速サーバーまたはスイッチに接続されます。
- ケーブルクラッターの統合: 複数の標準 LC パッチ パネルを 1 つの MPO トランク ケーブルに集約します。これによりケーブルの質量が削減され、混雑したサーバー ラック内の通気が確保されます。
- 機器とパネルの直接接続: バックボーンの高密度ファイバー パスを局所的な標準 LC ハードウェア エッジに直接簡単に接続します。
応用
- データセンター
- AIセンター
- スターリンク接続センター
- FTTH
- FTTH
- FTTO
- FTTC
- FTTR
- FTTX
仕様：
| パラメータ | 標準ファイバーケーブルアセンブリ | |
| ファイバーの種類 | SM(G.657A) | |
| ジャケット素材 | LSZH/OFNR/PVC | |
| コネクタA側 |
MPO APC メス / オス MTP APC メス / オス |
|
| コネクタB側 |
LC/UPC デュプレックス ユニブート LC/APC デュプレックス ユニブート その他 |
|
| フェルール材質 | ガラス入りポリマー | |
| 試験波長 | 1310±30/1550±30nm | |
| 挿入損失IL (dB) |
≤ 0.35dB (超低損失) ≤ 0.65dB (標準損失) |
|
| リターンロス RL (dB) | ≥ 55dB(APC) | |
| 交換性 | ≤ 0.2dB | |
| ケーブルアセンブリ | 幹線ケーブル | |
| 動作温度(℃) | -10～+70 | |
| 保管温度(℃) | -40～+85 | |
| パッケージ | 1個/袋 | |
| ※記載の数値は全てコネクタ付の数値です。 | ||
パッキング：
OEM/ODMサービス:
ケーブル、パッケージ袋、ラベルなどの商品に自社のブランドロゴを表示したい場合。問題ありません。当社の OEM および ODM サービスはいつでもご利用いただけます。
パッキング：
スターダード輸出梱包による。
カートンボックス、木箱、パレット。
標準的なマーキング。
配送：
- UPS、TNT、DHLなどの国際エクスプレス
- 外気：CA、AA、EAなど
- 海沿い
