LSZHシングルモード 8芯 12芯 24芯 MPO MTP ループバックモジュールおよびMTPループバックパッチコード
商品の詳細
| コネクタ | MPO | ファイバ | MM,OM1,OM2,OM3,OM4,OM5 |
|---|---|---|---|
| カバー | PVC、LSZH | 挿入損失 | 0.2dB |
| リターンロス | 55dB | 直径 | 2.0mm、3.0mm |
| 長さ | 13 5 7 10 15 20 ... ほら | 部品番号 | KCO-LB-MPOA-G657A1-24 |
| 繊維数 | 8繊維 12繊維 24繊維 | 色 | ピンク バイオレット カスタマイズ |
| ハイライト | 光ファイバーLSZH MPO MTP,8fo MTPのパッチ・コード |
||
製品の説明
製品概要
シングルモード G657A1 MPO/APC ループバックモジュール — MTP/APC ループバックパッチコード。8、12、24ファイバー数で利用可能。データセンターやその他の高ファイバー環境での高密度バックボーンケーブリング用に設計されており、これらのアセンブリは迅速な展開を可能にし、ネットワークの設置および再構成の時間とコストを削減します。
MPO/MTP リボンおよびトランクマルチコアケーブルアセンブリは、カセット、パネル、またはファンアウトを相互接続するために使用されます。これらは、コンパクトで堅牢なマイクロケーブル構造を使用した標準の8、12、24、または48コアバージョンで提供されます。コンパクトケーブルは、ケーブルウェイの使用を最適化し、エアフローを改善します。
これらのMPO/MTPケーブルは、最高品質のコンポーネントで構築されています。低損失のエリートバージョンも利用可能で、電力予算が重要な要求の厳しい高速ネットワーク向けの低挿入損失を特徴としています。
ループバックモジュールの用途
MPO/MTPループバックモジュールは、特にパラレルオプティクス40/100Gネットワーク内のテスト環境で広く使用されています。これらは、MTPトランシーバーインターフェイスの送信機（TX）と受信機（RX）の位置をリンクするために構築されています。
MPO/MTPループバックは、MTPトランクまたはパッチリードに接続することにより、光ネットワークセグメントの挿入損失（IL）テストを容易にし、高速化します。これらのデバイスにより、40GBASE-SR4 QSFP+または100GBASE-SR4デバイスなどのMTPインターフェイスを備えたトランシーバーの検証とテストが可能になります。
技術データ
パフォーマンスレベル：標準 vs. エリート
| コネクタ | モード | 端面 | IL最大（dB）— 標準 | RL最小（dB）— 標準 | IL最大（dB）— エリート | RL最小（dB）— エリート |
|---|---|---|---|---|---|---|
| MPO/MTP | SM | 12F/APC | ≦0.70 | ≧60 | ≦0.35 | ≧60 |
| MPO/MTP | SM | 24F/APC | ≦0.75 | ≧60 | ≦0.35 | ≧60 |
| MPO/MTP | MM | 12F/PC | ≦0.50 | ≧20 | ≦0.35 | ≧20 |
| MPO/MTP | MM | 24F/PC | ≦0.50 | ≧20 | ≦0.35 | ≧20 |
MPO干渉指数
| コネクタタイプ | テスト項目 | 最小 | 最大 |
|---|---|---|---|
| MPO PC | ROC_X（絶対値）（mm） | 500 | — |
| ROC_Y（絶対値）（mm） | 50 | — | |
| Angle_X（度） | -0.2 | 0.2 | |
| Angle_Y（度） | -0.2 | 0.2 | |
| 最大DH全ファイバー（nm） | -600 | 600 | |
| 最大DH平均（nm） | -300 | 300 | |
| 最大DH調整（nm） | -300 | 300 | |
| 最大コアディップ（nm） | -300 | 300 | |
| ファイバー高さ（nm） | -300 | 300 | |
| MPO APC | ROC_X（絶対値）（mm） | 500 | — |
| ROC_Y（絶対値）（mm） | 50 | — | |
| Angle_X（度） | -0.2 | 0.2 | |
| Angle_Y（度） | 7.8 | 8.2 | |
| 最大DH全ファイバー（nm） | -600 | 600 | |
| 最大DH平均（nm） | -300 | 300 | |
| 最大DH調整（nm） | -300 | 300 |
コネクタパフォーマンス仕様
| モデル | SM | MM |
|---|---|---|
| コネクタファイバー数 | 8、12、24コア | |
| 研磨 | PC、APC | |
| ハウジングカラー | 標準（グリーン）、エリート（イエロー） | 標準（ベージュ）、エリート（アクア） |
| 挿入損失—標準タイプ | 0.7 dB未満 | 0.5 dB未満 |
| 挿入損失—エリートタイプ | 0.35 dB未満 | 0.3 dB未満 |
| リターンロス | PC >50 dB、APC >60 dB | >30 dB |
| 耐久性（500回の嵌合） | 0.2 dB未満 | |
| テスト波長 | 1310 / 1550 nm | 850 / 1300 nm |
ファイバーケーブルパフォーマンス仕様
| パラメータ | 仕様 |
|---|---|
| ファイバータイプ | OS2、OM1、OM2、OM3、OM4 |
| ファイバー数 | 8、12、24、48、72、96、144コア |
| ケーブル径 | 3.0 mm、5.5 mm、またはカスタマイズ |
| ジャケットカラー | イエロー、オレンジ、アクア、パープル |
| ジャケット素材 | OFNR、OFNP、PVC、LSZH |
| 引張強度 | 500 N |
| 動作温度 | -20～70℃ |
| 保管温度 | -40～75℃ |

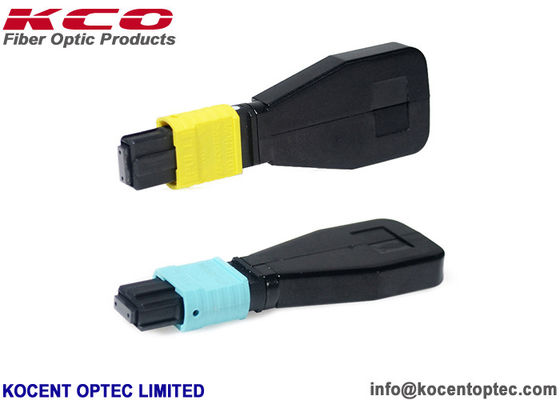

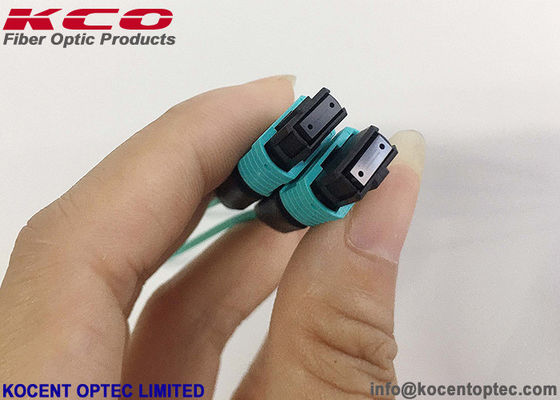

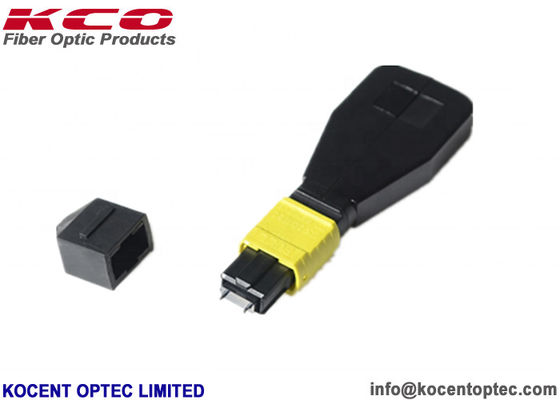

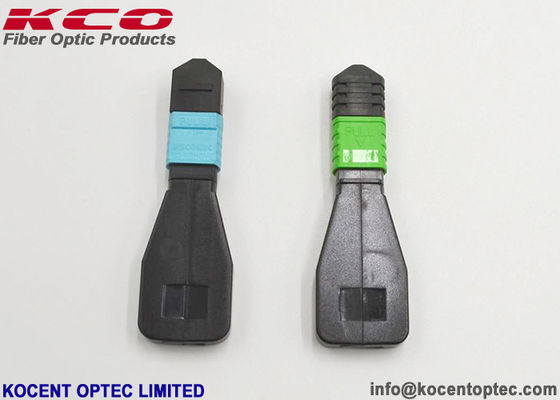

製品画像
MPO製品カタログ
- MPO/MTPトランクケーブル
- MPO/MTPハーネスケーブル
- MPO/MTPファンアウト0.9mmパッチコード
- IPシリーズMPO/MTPアセンブリ
- 高密度パッチコード
- MPO/MTPループバック
- MTパッチコード
- MPO/MTPカセット
- MPO/MTP光ファイバーパッチパネル
関連製品
OEM / ODMサービス
ケーブル、パッケージバッグ、ラベル、またはその他の場所に独自のブランドロゴを表示したい場合—当社のOEMおよびODMサービスは、お客様の要件を常に満たす準備ができています。最高のサポートを得るために、当社の営業チームにお問い合わせください。
梱包と配送
梱包
- 標準的な輸出梱包に従って
- カートンボックス、木箱、木製パレット
配送
- UPS、TNT、DHLなどの国際エクスプレス
- 国際航空便：CA、AA、EAなど
- 海上輸送
- 標準的な輸出港：深セン、香港、寧波
- 標準的な輸出空港：深セン、香港、杭州、上海
