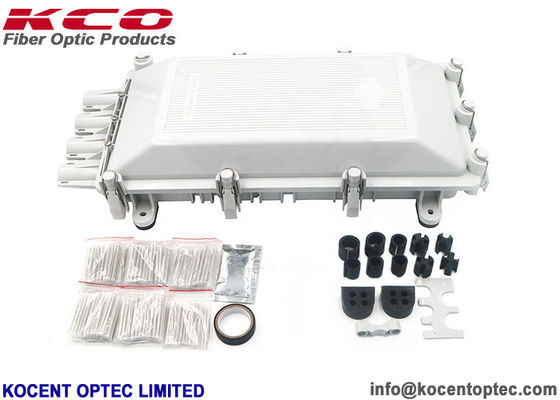

256コア IP67防水壁掛け水平光ファイバースプライス・クロージャー 光ファイバージョイントボックス

KCO-GJS04256は、中容量光ケーブル用のユニバーサルアクセスジャンクションボックスとして設計された壁掛け水平スプライス閉鎖ボックスです。光電力および伝送ネットワーク展開におけるファイバーの連続性と分離を可能にします。エンクロージャーは、ケーブル引張要素の機械的連続性を提供しながら、ファイバー、スプライス、および光学デバイスを保護し、整理されたスプライス管理と余分なファイバーの保管を容易にします。

4つのケーブルポートと8つのトレイにわたる最大256本のファイバーのスプライス容量を備えたこのボックスは、気密性があり、屋外および屋内設置用にIP67定格です。ログハウス、マンホール、壁、ポール、ケーブルギャラリーに適しています。

• 高度な内部構造設計により、ファイバーに減衰が発生しません。
• ファイバーの巻き取りと保管のための広々とした内部。
• フリップ式ファイバースプライストレイでアクセスが容易。
• 曲率半径は国際基準を満たしています。
• スプライストレイの追加または削除が簡単かつ迅速です。
• 革新的な弾性統合シールフィッティング。
• プラスチック部品にはPC素材、外部ファスナーおよび構造部品には優れたスチールを使用。
• 再利用可能な設計で、複数の再挿入に対応する容量拡張機能付き。
• 光ファイバーケーブルの電気的接続および切断をサポートします。

• 片側に4つの独立したケーブルアクセスがあり、それぞれが少なくとも2本の中容量マルチファイバーケーブル（ダブル入力）と最大6本の小容量光ケーブル（7 mm）の個別挿入を可能にします。
• 閉鎖蓋は完全に組み立てられており、クリップタイプの気密シールにより特殊工具なしで取り外し可能です。
• ケーブルアクセスシーリングには、事前にカットされたエントリーを備えたゴムガスケットを使用します。
• ケーブルの入出力径は7 mmから22 mmの範囲で、最大256本のファイバーフュージョン（ダブルレイヤー）が可能です。
• 長方形で、広範囲に届き、アクセスしやすいスプライストレイは、最大32本のファイバー（ダブルレイヤー）までファイバーをより良く保管するための拡張タブを備えています。サポートブロックと個々のトレイはどちらも90°回転し、固定位置でインターロックして設置を容易にします。
• 回路を中断することなくボックスを開閉および操作でき、すべてのファイバーを切断せずにケーブルの接続と分離が可能で、余分なチューブとファイバーを適切に保管できます。
• ケーブルあたりの軸方向引張荷重：> D / 45 mm × 1000 N（D = ケーブル径）、ケーブルあたり1時間；ケーブル変位< 3 mm。
• ケーブルあたりの屈曲：500 Nでの最大30°屈曲；シール端から400 mmの位置に力が加わる；ケーブルあたり5サイクル。
• ケーブルトルク：50 Nでの最大90°；シール端から400 mmの位置に力が加わる；ケーブルあたり5サイクル。
• 振動周波数：10～15 Hz；速度は1オクターブ/分；振幅3 mm（ピーク間6 mm）の正弦波サイクル；シール端から500 mmの位置にケーブルを固定；軸あたり2時間。
• 静荷重 > 1000 N（25 cm²、10分）。
• 動作温度：-25 °C ～ +70 °C。
• 機械的衝撃保護：IK09（20 J）。
• 一度閉じると、ボックスは完全に気密になり、IP68保護等級で屋外条件に耐性があります。
• 最低20年の耐用年数を持つように設計された素材。

ケーブル、梱包袋、ラベル、その他の表面を含む商品にカスタムブランディングが可能です。OEMおよびODMサービスは、お客様の要件を満たすために常に準備ができています。

• 標準的な輸出梱包。
• カートンボックス、木箱、または木製パレットのオプションが利用可能です。
