PLCスプリッターネットワーク用288コア容量光ファイバー接続ボックス付き1入力6出力ドーム型光ファイバースプライス閉鎖

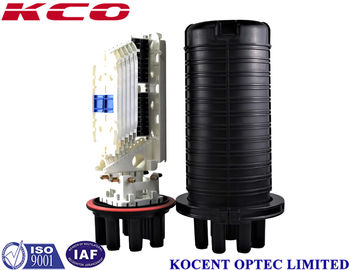

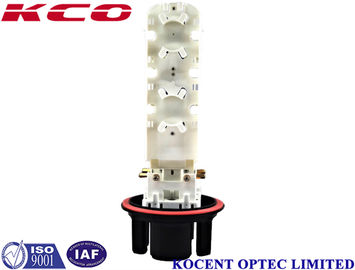

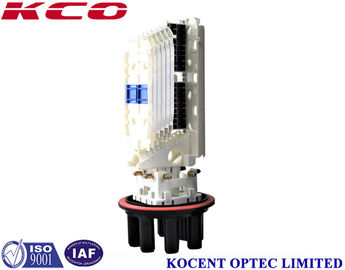

KCO-05A-32は、1×32および2×32 PLCスプリッター構成用に設計されたドーム型光ファイバースプライス・クロージャーです。このIP67定格のジョイントボックスは、過酷な屋外および産業環境における光ファイバースプライスの堅牢な保護を提供します。ABSまたはPPプラスチック製で、最大6つのスプライストレイで最大288コアのファイバーを収容でき、ケーブル入口ポートが1つ、ケーブル出口ポートが6つあります。

1. 適切な外径のケーブルループを選択し、光ファイバーケーブルに通します。ケーブルの外皮を剥き、外側と内側のハウジング、およびルーズコンタクトチューブを取り除き、充填グリースを洗い流して、1.1～1.6 mのファイバーと30～50 mmの鋼芯を露出させます。
2. ケーブル固定カードとケーブルをケーブル補強鋼芯と一緒に固定します。ケーブル径が10 mm未満の場合は、まず接着テープでケーブル固定点を縛り、直径が12 mmになるまで増やしてから固定します。
3. 融着接続トレイにファイバーを導きます。ヒートシュリンクチューブとヒートメルトチューブを接続ファイバーのいずれかに固定します。ファイバーの融着接続後、ヒートシュリンクチューブとヒートメルトチューブを移動させ、ステンレス（または石英）補強コアスティックを固定し、接続点がハウジングパイプの中央にあることを確認します。パイプを加熱して2つを融着させます。保護された接続部をファイバー敷設トレイに置きます（1つのトレイで12コア敷設可能）。
4. 残りのファイバーを融着接続トレイに均等に敷設し、巻き付けたファイバーをナイロンタイで固定します。トレイは下から上に使用します。すべてのファイバーが接続されたら、最上層を覆い、固定します。
5. クロージャーを配置し、プロジェクト計画に従ってアース線を設置します。
6. スプライス・クロージャーの入口近くのケーブル保持具とケーブルリングの接続部をシーリングテープでシールします。未使用の入口はプラグで閉じ、プラグの露出した凹部をテープでシールします。シェル側面のシール溝にシールストリップを挿入し、2つのシェル半分の間の本体入口の凹部にグリースを塗布します。2つのシェル半分を閉じ、ステンレスボルトで均等に締め付けます。
7. 吊り下げ工具を敷設要件に従って配置し、固定します。

ケーブル、梱包袋、ラベル、その他の表面を含む製品のカスタムブランディングが可能です。当社のOEMおよびODMサービスは、お客様の要件に常に対応いたします。

標準的な輸出梱包を使用します：カートンボックス、木箱、または木製パレット。
