200M スパン OM4 マルチモード シングルシース ADSS 光ファイバーケーブル 全誘電体自己支持型空中光ファイバーケーブル
商品の詳細
| 材料 | PE、LDPEのHDPE | 名前 | 屋外用光ファイバーケーブル |
|---|---|---|---|
| 長さ | ロールごとに3~5km | ケーブルの種類 | ADSS |
| ファイバ | シングルモード | コア | 2コアから288コア |
| 色 | 黒 | 直径 | 9.0mm |
| 部品番号 | KCO-ADSS-SS-50-G652D | MNF | KOCENT OPTEC LIMITED |
| 起源 | 広東省、中国 | ||
| ハイライト | 200mスパンADSS光ファイバーケーブル,OM4 マルチモード空中光ファイバーケーブル,シングルシース全誘電体自立型ファイバーケーブル |
||
製品の説明
製品概要
長尺200M MMF マルチモード OM4 オール誘電体シングルシース ADSS 光ファイバー空中屋外ケーブル、2～144コア
シングルシース ADSS（オール誘電体自己支持型）光ファイバー屋外ケーブルは、別個のスチールメッセンジャーワイヤーを必要としない、軽量で非金属製の光ファイバーケーブルで、屋外空中設置用に設計されています。シングルアウタージャケット層を備え、短～中距離配信用に経済的で柔軟なオプションを提供します。
シングルシース ADSS ケーブルは、統合された同心円形状に依存して、風や氷などの環境負荷に対する自重を支えます。
200 メートルのスパンを持つシングルシース ADSS 光ファイバー空中屋外ケーブルは、シングルジャケット空中展開の工学的上限を表します。ほとんどのシングルシースケーブルは 100 m～120 m で最大となりますが、特殊メーカーは、長距離での風、氷、構造的なたるみを補償するために、内部アラミドヤーン（ケブラー）の密度を大幅に向上させることで、シングルジャケットを 200 メートルまで伸ばすことができます。
このケーブルは、AS/NZS S008、IEC 60794-3-20、および IEEE 1222 業界標準に完全に準拠しています。
シングルモードファイバー（SMF）9/125 G.652D、G.657A1、G.655 など、またはマルチモードファイバー（MMF）62.5/125 OM1 および 50/125 OM2、OM3、OM4、OM5 を含む多くのファイバータイプで利用可能です。
主な用途
このシングルシース ADSS ケーブルは、150 m の典型的なポール間隔を持つ 10 kV～110 kV 電力配電網通信ラインで広く使用されています。また、雷が発生しやすい山岳地帯、鉄道通信ルート、郊外の FTTH ラストワンマイルアクセスネットワークにも適しています。そのオール誘電体構造は電磁干渉に対して完全に耐性があり、従来の金属製空中通信ケーブルの理想的な代替品となり、屋外架空光ファイバーリンクの信頼性と耐用年数を大幅に向上させます。

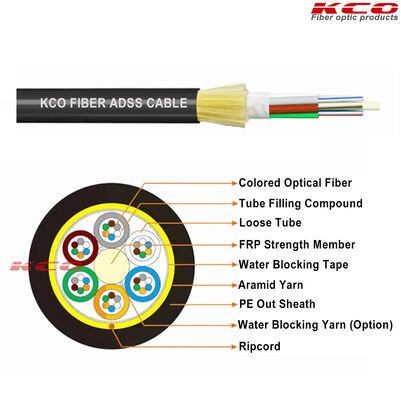

シングルシース ADSS ケーブル構造
- 250 µm マルチモード OM2 50/125 カラー光ファイバーは、防水軟膏で充填された高弾性率 PBT ルーズチューブに挿入されます。
- 防水ルーズチューブ:熱可塑性 PBT チューブは、最大 12 本の ITU-T G.652D/G.657A シングルモードファイバーを収容し、ファイバーコーティング材料と完全に互換性のある低粘度、チクソトロピック、非融解防水ゲルで満たされています。このゲルは、水の浸入による信号減衰を防ぎ、ファイバーを湿気から完全に隔離します。
- 中央の非金属強度部材（FRP、繊維強化プラスチック）が、一次引張強度を提供します。
- 高強度アラミドヤーンの 2 層がケーブルコアの周りに均等に撚り合わされ、引張性能をさらに向上させます。
- シングル PE アウターシース:最も外側の層は、AS 1049 規格に完全に準拠した厚さ 1.8～2.2 mm の UV 安定化黒色ポリエチレン（PE）ジャケットです。長期間の UV 放射、オゾン浸食、温度変動に耐え、110 kV 高電圧電界環境用の特殊な耐トラッキング AT PE バリアントにアップグレードして、電気腐食による損傷を回避できます。
機械的・環境的性能
- 高張力:定格引張強度（RTS）は 10 kN から 120 kN の範囲で、最大日常使用張力は RTS の 1/3 未満に保たれ、ファイバーひずみが 0.05% 未満であることを保証します。
- スパン範囲:50 m、80 m、100 m、120 m、150 m、200 m、300 m、500 m。
- 曲げ半径:設置中はケーブル径の 20 倍。静止無負荷状態ではケーブル径の 15 倍。
- 温度範囲:設置時は -10 °C ～ +50 °C。長期運用および保管時は -40 °C ～ +70 °C。
- 主な利点:落雷および電磁干渉に対して完全に耐性があります。ダブルシース ADSS ケーブルよりも 30～50% 軽量で、タワーの負荷と設置の難易度を低減します。
- シングルアウターシース:厚さ 1.5～2.0 mm の UV 安定化黒色 HDPE ジャケット。
200M スパン シングルシース ADSS ケーブル技術データ
| ファイバー数 | ケーブル径（約） | 公称重量（約） | 定格引張強度（RTS） |
|---|---|---|---|
| 24 コア | 約 14.0 ± 0.5 mm | 約 160 ± 5 kg/km | 35 KN |
| 48 コア | 約 14.5 ± 0.5 mm | 約 170 ± 5 kg/km | 45 KN |
| 72 コア | 約 15.0 ± 0.5 mm | 約 195 ± 5 kg/km | 70 KN |
| 144 コア | 約 15.50 ± 0.5 mm | 約 205 ± 5 kg/km | 70 KN |
OM2 / OM3 / OM4 / OM5 ファイバー特性
| 特性項目 | OM2 | OM3 | OM4 | OM5 |
|---|---|---|---|---|
| コア/クラッドサイズ | 50/125 µm | 50/125 µm | 50/125 µm | 50/125 µm |
| ジャケットカラー | オレンジ | アクア | バイオレット / アクア | レモン グリーン |
| サポートされる光源 | LED | 850 nm VCSEL レーザー | 850 nm VCSEL レーザー | 850–950 nm VCSEL レーザー |
| OFL バンド幅（850/1300 nm） | ≥500 / 500 MHz・km | ≥1500 / 500 MHz・km | ≥3500 / 500 MHz・km | ≥3500 / 500 MHz・km |
| 実効モード帯域幅 @850 nm | 指定なし | ≥2000 MHz・km | ≥4700 MHz・km | ≥4700 MHz・km |
| 1G（1000BASE-SX）最大到達距離 | 550 m | 550 m | 550 m | 550 m |
| 10G（10GBASE-SR）最大到達距離 | 82 m | 300 m | 400 / 550 m | 400 / 550 m |
| 40G/100G 最大到達距離 | サポートなし | 100 m | 150 m | 150 m（単一波長） / 440 m（SWDM） |
| コア技術特徴 | 従来の 50 µm マルチモード、レーザー最適化なし | 第一世代レーザー最適化マルチモードファイバー | DMD 制御強化、より高い帯域幅マージン | 広帯域マルチモード、SWDM-2 波長分割多重をサポート |
| 主なアプリケーションシナリオ | レガシーギガビットエンタープライズ LAN、旧ネットワーク改修 | エントリーレベル 10G データセンター、コスト重視の短距離リンク | 主流の新規データセンター 25G/100G 展開、業界標準ベースライン | ハイパースケールデータセンター 400G/800G、高密度並列光伝送 |
| 下位互換性 | — | OM2 と完全互換 | OM3/OM2 と完全互換 | OM4/OM3/OM2 と完全互換 |
ファイバーカラーコード
| 位置 | 1 | 2 | 3 | 4 | 5 | 6 |
|---|---|---|---|---|---|---|
| 色 | 青 | オレンジ | 緑 | 茶 | グレー | 白 |
| 位置 | 7 | 8 | 9 | 10 | 11 | 12 |
| 色 | 赤 | 黒 | 黄 | 紫 | ピンク | アクア |
OEM / ODM サービス
ケーブル、パッケージバッグ、ラベル、またはその他の場所に独自のブランドロゴを表示したい場合は、問題ありません。当社の OEM および ODM サービスは、お客様の要件に常に対応いたします。

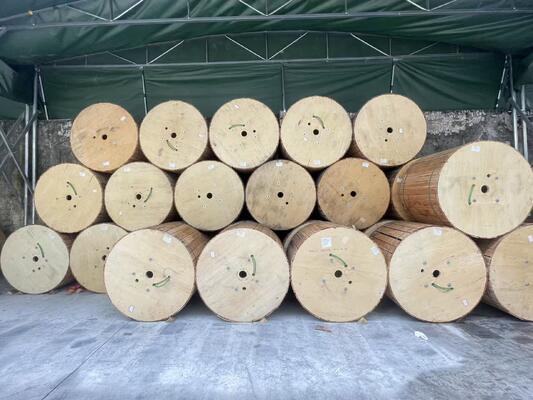

梱包と配送
梱包
標準輸出梱包：カートンボックス、木箱、または木製パレット。
配送
- UPS、TNT、DHL などの国際エクスプレス。
- 国際航空便：CA、AA、EA など。
- 海上輸送
